Hőcserélők integritásvizsgálata

AZ AUTOMATIKUS SZIVÁRGÁSVIZSGÁLAT ELŐNYEI

• A 15 perces automatikus tesztelés lehetővé teszi a napi vagy igény szerinti ellenőrzést. A rendszer folyamatosan csatlakoztatva marad.

• A 30 μm-nél kisebb mikrorepedéseket még azelőtt észleli, hogy termeléskiesést okoznának.

• Nincs szükség speciális képzésre vagy nyomjelző gázok kezelésére. A vizsgálat után nincs szükség további tisztításra.

MIÉRT VÉGZIK AZ INTEGRITÁSVIZSGÁLATOKAT?

A lemezes hőcserélők integritásvizsgálatát rendszeresen elvégzik annak érdekében, hogy megakadályozzák a higiénikus termékek hűtőközeggel való szennyeződését. Az élelmiszeriparban egy esetleges szivárgás súlyos következményekkel járhat: nemcsak egy teljes gyártási tétel megsemmisülését eredményezheti, hanem a vállalat és márkája iránti vásárlói bizalom csökkenéséhez is vezethet.

SZIVÁRGÁSVIZSGÁLAT TECHNOLÓGIAI VÍZZEL

Az ExiFlo vizsgálati rendszert kifejezetten az élelmiszer- és italgyártásban használt lemezes hőcserélőkhöz fejlesztették ki. A szivárgásvizsgálat teljesen automatikusan és kizárólag technológiai vízzel történik.

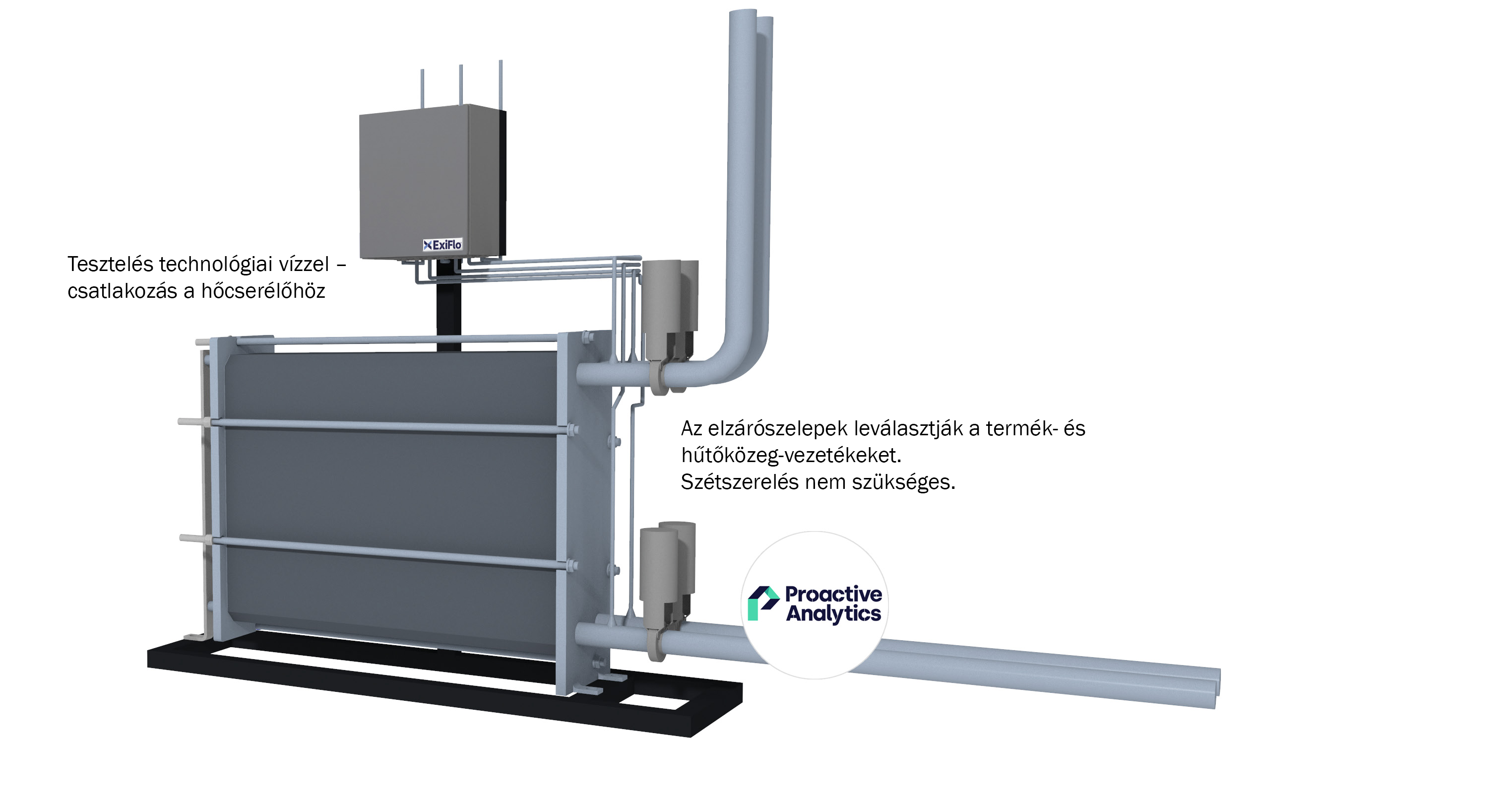

A rendszer folyamatosan csatlakoztatva marad a hőcserélőkhöz, így nem szükséges szétszerelni vagy módosítani a berendezést az egyes tesztekhez. Az ExiFlo beépíthető új és meglévő hőcserélő rendszerekbe egyaránt.

ExiFlo beépítési diagram: A bemeneti szakaszok automatikus tisztításához további elzárószelepek integrálhatók.
1: Folyamatvíz, 2: Lefolyó, 3&4: Termékkör, 5: Hűtőkör, A: Elzárószelepek

Az ExiFlo tesztrendszer nem igényel speciális szaktudást, mivel nem használ hidrogén- vagy héliumgázokat. A vizsgálat után nem szükséges további tisztítás. A higiénikus kialakítás és a víz, mint vizsgálati közeg alkalmazása teljes mértékben kizárja a keresztszennyeződés lehetőségét.

AZ AUTOMATIKUS INTEGRITÁS-ELLENŐRZÉS FOLYAMATA

Az ExiFlo integritásvizsgálat bármikor, igény szerint elindítható. Ajánlott a CIP-ciklusok után automatikusan lefuttatni. A hidraulikus integritásvizsgálat megkezdése előtt a hőcserélőt vízzel kell feltölteni.

1. Az ExiFlo a teszt elején automatikusan eltávolítja a rendszerben maradt levegőt szabályozott nyomásnöveléssel. A tesztnyomás általában 3–4 bar között van, maximum 10 bar értékig állítható.
2. Az elzárószelepek leválasztják a hőcserélőt a rendszer többi részéről.
3. Az ExiFlo mindkét oldalon nyomás alá helyezi a hőcserélőt, és nagy pontossággal (0,5 ml/perc) méri, hogy történik-e folyadékátáramlás. A vizsgálati folyamat körülbelül 15 percet vesz igénybe, a rendszerben lévő kezdeti légmennyiségtől függően.
4. A teszt paraméterei és előrehaladása valós időben nyomon követhetők egy böngészőalapú szoftveren keresztül.
5. A sikeres vizsgálat végén tanúsítvány kerül kiállításra, amely dokumentálja a hőcserélő integritását.

ExiFlo Vizsgálati Tanúsítvány

EXIFLO HŐCSERÉLŐ-INTEGRITÁSVIZSGÁLATI RENDSZER

Szívesen segítünk az automatikus integritásvizsgálat és szivárgásérzékelés megoldásaiban higiénikus lemezes hőcserélői számára. Vegye fel velünk a kapcsolatot most!
